一体机电脑如何连接外接显示器

一体机电脑如何连接外接显示器

一、一体机常见输出接口：

1、VGA、DP、HDMI 外观如下：

2、VGA接口，DP接口，HDMI接口输出接口对应的连接线图示如下：

二、如何区分显示输入/输出接口

1、VGA 显示输出接口：

（1）以联想启天A3200/7200机型为例，后置接口如下图所示：

（2）以扬天S520为例，后置VGA输出接口，如下图所示：

2、HDMI显示输出接口

如果一体机上既有输入也有输出的接口，则显示输出接口旁会有箭头从主机向外指向的标识，如下图所示（以扬天S740为示例图）：

3、DP显示输出接口

DP接口会有一个“P”的标识，仅通过外观无法区分该接口是显示输出接口还是输入接口（如需要确认，请参考电脑使用说明书或致电售后热线查询），如下图所示：

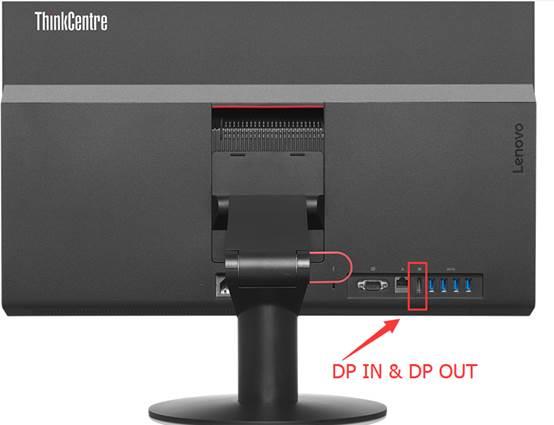

特殊机型（如New ThinkCentre M9550Z/M9500Z）的DP输入接口和输出接口为一个接口，会根据信号自动检测并切换，如下图所示：

三、关于外接显示器的连接及设置

1、连接方法

一体机若有单独的显示输出接口，则表示可以直接外接显示器，BIOS下无需调节；若无显示输出接口，或您需要同时连接两个以上的显示器，则需要购买UBS转接头（如USB转VGA、USB转HDMI等）或USB显示器实现多屏显示。

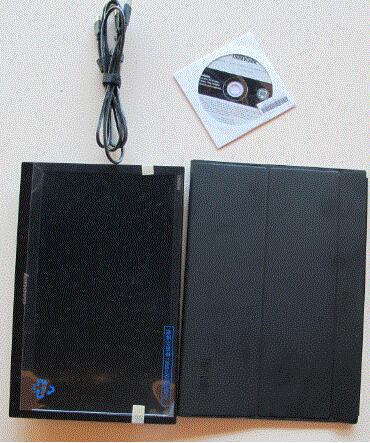

（1）USB接口的显示器，例如：ThinkVision L1421 USB显示器，注意：连接此USB显示器需要在系统下安装单独的驱动。如下图所示：

（2）USB接口的转换头，例如USB接口转VGA接口。注意：安装此设备也需要在系统下安装单独的驱动。如下图所示：

2、系统下的操作：

（1）Windows XP系统下的操作，可以通过系统下的显示属性，实现“扩展模式”。如果需要实现“复制模式”，则需要“显卡控制台”里进行调节。参考下图所示：

（2）Windows 7/8/8.1/10系统，可以同时按下Windows+P组合键，选择“复制”模式或“扩展”模式。参考如下图：
